Центробежные вентиляторы-улитки: особенности и сферы применения

Вентиляторы обеспечивают чистоту воздуха в помещениях, защиту от скопления пыли, вредных и взрывоопасных испарений.

Наиболее широко используемыми в промышленности являются центробежные, или радиальные, вентиляторы. Их конструкция, напоминающая улитку, обеспечивает оптимальную вентиляцию, отвод газов и паров в сочетании с наиболее эффективным притоком свежего воздуха. Высокая производительность центробежных вентиляторов позволяет организовывать приток и перемещение газовоздушных масс в производственных цехах и складских помещениях больших площадей.

Исполнение и материалы

В зависимости от предназначения и условий эксплуатации купить вентилятор улитка можно из различных материалов:

• нержавеющая сталь;
• алюминий;
• черная углеродистая сталь;
• разнородные металлы.

Для соблюдения необходимых требований взрывозащиты, химической стойкости и предполагаемых температурных режимов работы вентиляторы могут иметь разную толщину металла.

Наиболее применяемыми являются исполнения №1 и 5 согласно стандартам ДСТУ:

• №1 – рабочее колесо на валу электромотора;
• №5 – рабочее колесо соединено с двигателем через клиновые ремни для мягкого пуска и остановки.

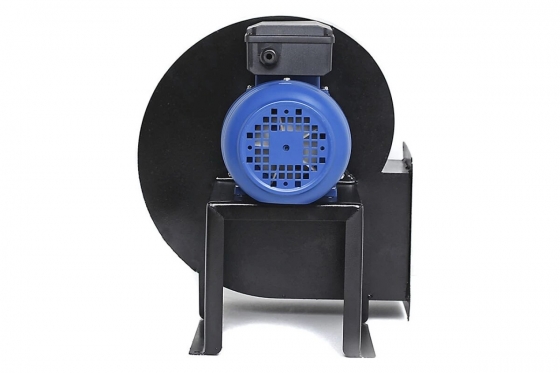

Конструкция центробежного вентилятора

Центробежным вентилятор называется по принципу работы, основанному на центробежной силе и создании разницы давления. Радиальный вентилятор состоит из:

• корпуса, выполненного в форме спиральной раковины улитки;
• рабочего колеса;
• электромотора;
• рамы.

Форма корпуса и всей конструкции вытяжной улитки не всегда дает возможность свободно присоединить ее к воздуховоду. Иногда нужно корректировать углы для подстройки к приточному и отводному отверстиям канала, поэтому существуют модификации левого и правого вращения и можно регулировать угол наклона при монтаже на раме.

Вариации рабочих колес центробежных вентиляторов

Рабочие колеса могут изготавливаться по-разному – с загнутыми лопатками вперед или назад, с углами наклона по отношению к:

• оси вращения;
• плоскости вращения.

Рабочие колеса центробежного вентилятора могут иметь скругленно-загнутые лопатки или лопасти в виде аэродинамического крыла.

Как показывает практика, загнутые назад лопатки обеспечивают более высокий КПД, более устойчивые в работе и менее шумные, чем другие вариации. При выборе вентилятора следует оценивать в первую очередь давление, устойчивость к перегрузкам и производительность.

Применение и преимущества радиальных вентиляторов-улиток

Центробежные улиточные вентиляторы широко используются в промышленности и коммунальном хозяйстве. Они применяются в коммерческих зданиях и производственных цехах та разных этапах технологических процессов. Такие радиаторы хорошо справляются с отводом вредных веществ и подачей чистого холодного воздуха на теплоэнергетические установки в котлы и системы пылеприготовления.

Вентиляторы-улитки позволяют качественно вывести дымовые газы, они надежные и долговечные, их легко подобрать под вентканалы разных типов.
