Сильфонные компенсаторы: надежность стальных фланцевых соединений

На многих заводах постоянно лопаются трубы по одной простой причине - никто не учитывает температурные расширения.

Металл при нагреве удлиняется, а при охлаждении сжимается. Кажется мелочь, но напряжения такие, что трубу может разорвать. Вот тут и приходит на помощь компенсатор сильфонный - простая штука, которая спасает от кучи проблем.

Что это за устройство

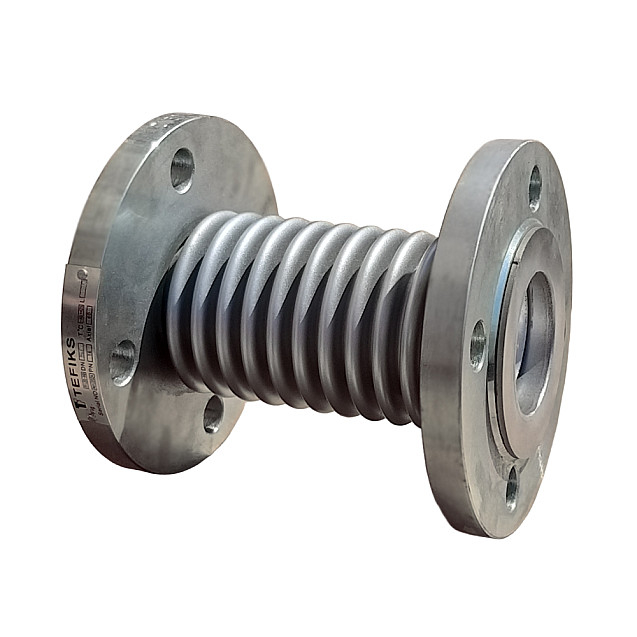

Представьте металлическую гармошку между двумя фланцами - вот и весь компенсатор. Когда труба от жары расширяется, эта гармошка сжимается и берет лишнюю длину на себя. Остыла система - компенсатор разжался обратно. Просто и работает безотказно.

Материал тут решает всё. Обычная черная сталь для систем отопления сойдет, копейки стоит. Но если химия агрессивная или влажность высокая, лучше взять нержавейку AISI 304 или 316L. Дороже раза в три, зато потом лет двадцать проблем не будет.

Фланцевое соединение - почему это важно

Многие спрашивают - зачем фланцы, можно же просто приварить. Ответ простой: приварить-то можно, но как потом снимать? Фланцевое соединение дает возможность быстро разобрать, почистить, заменить при необходимости. Плюс герметичность стопроцентная, если прокладку нормальную поставить.

Фланцы делают по разным стандартам - у нас ГОСТ 12815-80, в Европе DIN, в Америке ANSI. Главное правило: материал фланца должен совпадать с корпусом. Иначе начнется электрохимическая коррозия, и компенсатор загнется раньше времени.

Как работает на практике

Сильфонный компенсатор не только вдоль растягивается-сжимается. Он еще и в стороны немного ходить может, и на угол небольшой отклоняется. Это в старых зданиях особенно важно - там трубы иногда так "гуляют" при просадке, что диву даешься.

Компенсатор сильфонный осевой выдерживает десятки тысяч циклов. Качественный - до 50 тысяч точно. На практике стоят очень долго.

Преимущества стальных компенсаторов

Плюсов действительно много:

• Фланцы подходят к любым трубам, хоть к чугунным, хоть к пластиковым
• Нержавейка химию любую выдерживает
• Поставить может даже начинающий слесарь за полчаса
• Обслуживание минимальное - поставил и забыл
• С любыми материалами совместим
• Служит дольше самих труб

Выбор материала - дело серьезное

Тут нужно по обстановке смотреть:

• Черная сталь для отопления и горячей воды - дешево и сердито
• AISI 304 в пищевку идет - не ржавеет и вкус не портит
• AISI 316L для химически агрессивных сред - кислоты, щелочи не берут
• Легированные стали там, где жара за 400 градусов
• Экзотические сплавы для особых случаев - атомщики используют
• Фланцы всегда из того же материала делают - иначе проблемы

Где применяется

Осевой компенсатор сильфонный встречается везде, где трубы греются-остывают. Котельные, ТЭЦ, химзаводы, нефтеперерабатывающие предприятия. Даже в обычных домах на теплоузлах стоят - просто не все знают. Без них современная промышленность остановится.

Технические характеристики

Производители сейчас предлагают на любой вкус:

• Диаметры от пятидесяти миллиметров до двух метров
• Температуры от минус сорока до плюс 450 градусов
• Давление до 40 атмосфер держит спокойно
• Компенсация до 200 мм - для большинства случаев хватает
• Материалы от простой стали до космических сплавов
• Сертификаты обязательно должны быть

Как правильно выбрать и купить

Когда нужно купить компенсатор сильфонный, не стоит гнаться за дешевизной. Китайские подделки через год-два сдохнут, а менять их дороже выйдет, чем сразу нормальный взять.

Всегда требуйте сертификаты и паспорта. Серьезные заводы свою продукцию испытывают и гарантию дают. Меньше трех лет гарантии - не стоит брать. Хороший компенсатор лет двадцать отходит, проверено временем. Главное - правильно выбрать и грамотно поставить.
